Remplacement de la partie mécanique - C9 Plus, Atlas Plus, Hermès Plus, Ajax Plus, Elancio - Version non renversable (page du livret R1 314)

Remplacement de la partie mécanique - C9 Plus, Atlas Plus, Hermès Plus, Ajax Plus, Elancio - Version non renversable (page du livret R1 314)

Famille Produit
Poteaux incendie
Pièces détachées
Gamme
PIECES DETACHEES PI
Marché / Application
Robinetterie et Poteaux
Caractéristiques

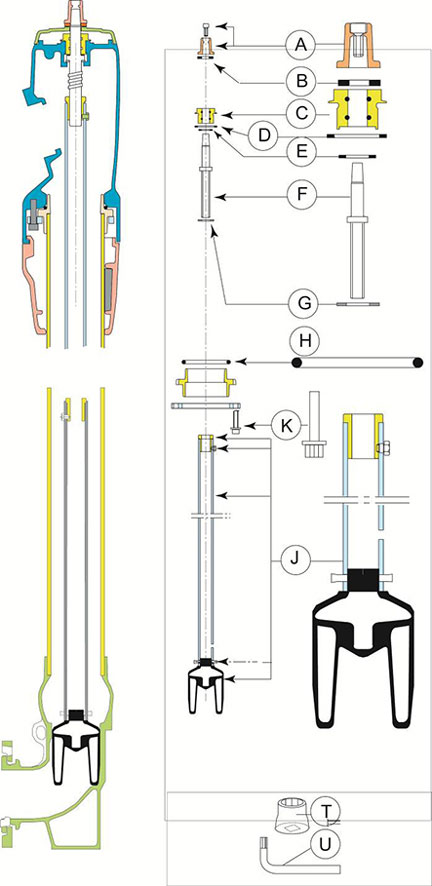

Le Kit comprend :

Pour tous les poteaux :

  • A Carré de manœuvre et vis CHC
  • B Joint mousse
  • C Palier vissé avec joints
  • D Joint torique R29
  • E Rondelle de frottement plastique
  • F Vis de manœuvre
  • G Rondelle d’appui bronze
  • H Joint torique
  • J Ensemble pré monté comprenant :

     - Ecrou de manœuvre

     - Vis de blocage

     - Tube de manœuvre

     - Goupille sertie

     - Clapet surmoulé

  • K 4 vis HM12 x 50 avec rondelle
  • Notice de montage R1 314 N

Pour faciliter le démontage et le remontage du poteau C9+ uniquement, il est conseillé de commander le kit d’outillage :

  • T Douille Torx E 18.
  • U Clé coudée Torx.
