Remplacement de la partie mécanique basse - C9 Plus, Atlas Plus, Hermès Plus, Ajax Plus, Elancio, Rationnel Plus - Version renversable (page du livret R1 305)

Remplacement de la partie mécanique basse - C9 Plus, Atlas Plus, Hermès Plus, Ajax Plus, Elancio, Rationnel Plus - Version renversable (page du livret R1 305)

FAMILLE PRODUIT
PROT. INCENDIE
PROT. INCENDIE
PIECE DETACHEE
PIECE DETACHEE
GAMME / ®MARQUE
Pièce détachée incendie
Caractéristiques

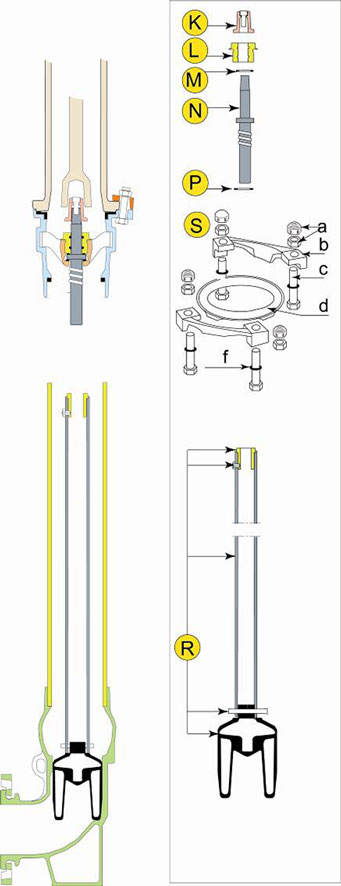

Le Kit comprend :

K Coquille carrée et vis CHC

L Support palier vissé + patin inférieur sans gorge

M Rondelle de butée de frottement

N Vis de manœuvre

P Rondelle butée laiton

S Ensemble de remontage comprenant :

  • a) 4 écrous avec chapeau de protection
  • b) 2 cales de serrage
  • c) 4 vis
  • d) 1 joint entre corps et bride
  • f) 4 joints toriques de maintien de la vis durant la mise en place des écrous

R Ensemble pré monté comprenant :

  • Ecrou de manœuvre
  • Vis de pression
  • Tube de manœuvre
  • Goupille sertie
  • Clapet surmoulé

1 clé de démontage du palier

Notice de montage R1 305 N
